Как устроены компрессоры автокондиционера?

Компрессор автомобильного кондиционера является одним из ключевых компонентов системы охлаждения. Он отвечает за сжатие хладагента и передачу его в другие части системы, где он охлаждается и расширяется для создания прохладного воздуха.

Компрессор автокондиционера состоит из нескольких основных частей

Все компрессоры авто кондиционера похожи по внешнему виду, но внутри могут иметь разное устройство. Составные части компрессора автокондиционера следующие:

1. Электромагнитная муфта: это устройство позволяет компрессору включаться и выключаться при помощи электрического сигнала, который поступает от реле или датчика температуры. Электромагнитная муфта отсутствует в кондиционерах с постоянным приводом

2. Корпус компрессора: это главная часть компрессора, которая содержит поршень и цилиндры для сжатия хладагента. В зависимости от модели автомобиля, корпус может быть выполнен из разных материалов, таких как алюминий или чугун. Поршней в компрессоре может быть от 4-х до 8-ми!

3. Собственное питание маслом - масляный насос: компрессор нуждается в масле для смазки поршня и других движущихся частей. Масло движется в системе вместе с фреоном и компрессор устроен так, чтобы самому себе быть масляным насосом. Если не правильное масло залить в кондиционер - компрессор выйдет из строя.

4. Обычно компрессоры имеют систему поршней или две точно подогнанные спирали, одна из которых вращается, и так создаётся давление. Сейчас более распространены компрессоры с качающимися поршнями.

5. Клапаны: компрессор может иметь клапаны для контроля давления хладагента, чтобы избежать перегрузки или недостаточной подачи хладагента. В компрессорах постоянного привода есть специальный клапан, управляющий наклоном группы поршней, и амплитудой их движения. При этом экономится мощность, а управление системой становится более точным - авто с климат-контролем обычно оснащены компрессорами постоянного вращения.

Компрессор автомобильного кондиционера является сложным устройством, он играет важную роль в охлаждении воздуха кабины автомобиля.

Электромагнитная муфта соединяет между собой двигатель и компрессор в тот момент, когда необходима работа компрессора кондиционера. Она крепится на вал компрессора и, когда подается питание на электромагнитную катушку муфты, фрикцион и шкив "прилипают" к электромагниту, и вал компрессора начинает вращаться, компрессор кондиционера начинает работать.

Электромагнитная муфта может перегорать, могут стираться фрикционы и ослаблять сцепление, при этом скрип может быть очень характерный, но саму неисправность определит только мастер - диагностика кондиционеров авто, Дмитровка. Замена электромагнитной муфты все же дешевле, чем замена компрессора в сборе. Смотрите - ремонт авто кондиционеров.

Справа - фото муфты компрессора авто кондиционера, видна катушка электромагнита, шкив и пружины фрикциона, который контролирует примагничивание и пуск компрессора.

Типы компрессоров автомобильного кондиционера

1. Муфтовые с датчиком давления. Встречаются на разных моделях авто.

Применение типа компрессора зависит от сложности климатической установки. Если это просто кондиционер в авто - чаще встречаются компрессоры с муфтой. Если это климат-контроль - компрессор постоянного вращения или комбинированный.

Сжатие фреона происходит при движении поршней. Реже встречаются компрессоры спирального типа, где точно подогнанные пространственные спирали, одна вращается, другая не подвижна.

2. Компрессор постоянного вращения с клапаном - их обычно применяют изготовители группы VAG, также Merсedes. Он на фото справа.

3. Комбинированные, и с муфтой, и с клапаном, - обычно, японские марки авто.

Кроме компрессора, система кондиционера в авто имеет фильтр-осушитель: это устройство очищает хладагент от воды и примесей, чтобы избежать коррозии и засорения внутри системы кондиционирования.

Система охлаждения и сжижения фреона - радиатор кондиционера впереди авто - охлаждает сжатый газ и он превращается в жидкость и течет в салонный испаритель.

Компрессор генерирует много тепла при работе, и все так устроено, чтобы фреон с маслом попадал из салонного испарителя в компрессор не горячим, это помогает избежать перегрева и повреждений компрессора. Если радиатор кондиционера, еще его называют конденсор, конденсатор, забит грязью, то давление в системе будет выше, фреон может быть горячее, тогда в салоне будет жарко, а компрессор будет перегружен и быстрее выйдет из строя.

При засоренном конденсоре и жаркой погоде, в пробке, система настолько перегревается, давление в ней сильно возрастает и срабатывает специальный аварийный клапан сброса давления фреона и он уходит в атмосферу. Если по какой-то причине давление превысит 40-50 Атмосфер, а клапан не сработает, может лопнуть корпус компрессора или какое-либо другое слабое место системы авто-климата.

Такое же может произойти, если по какой-либо причине не включается или вышел из строя вентилятор радиатора кондиционера, иногда он предусмотрен в конструкции авто.

На фото справа - 6 поршней компрессора кондиционера авто, а всего их может быть от 4-х до 8-ми.

Ситуация, когда компрессор дает трещину корпуса или заклинивает, называется "авария компрессора", ремонт достаточно сложный: недостаточно просто заменить компрессор, нужно промывать-продувать всю систему, с ее полной разборкой и демонтажом всех трубок - где-то может быть стружка от аварии компрессора, которая быстро выведет из строя новый компрессор, если не промыть, не продуть каждую трубку. Радиатор с осушителем при аварии компрессора обычно также подлежит замене.

Как понять, что компрессор кондиционера в авто не работает?

Когда компрессор кондиционера в автомобиле работает, вы обычно можете услышать его работу и почувствовать изменения температуры воздуха, проходящего в салон. Компрессор автокондиционера увеличивает давление хладагента в системе кондиционирования, подает его в конденсатор, а потом в испаритель, это приводит к охлаждению воздуха, который поступает в салон автомобиля. Вы можете проверить работу компрессора, запустив двигатель и включив кондиционер на максимальную мощность.

Чтобы проверить компрессор в холодное время, нужен теплый бокс - в мастерских Шинного Центра у нас, естественно, есть такие условия:

Москва, Лианозово, Дмитровское шоссе, 159Г стр 1

Мытищи, ул. Пограничная, д. 11  - звоните нам +7 495 5840025

Если компрессор работает должным образом, вы должны почувствовать охлажденный воздух, выходящий из системы кондиционирования. Если вы не уверены, что компрессор работает правильно, рекомендуется обратиться к специалистам для проведения диагностики и ремонта системы кондиционирования.

Если компрессор с электромагнитной муфтой - слышен характерный щелчок срабатывания и даже чуть снижаются обороты двигателя на холостом ходу - компрессор забирает часть мощности, около 1.5-2 кВт.

Работу компрессора постоянного вращения может проверить только специалист, со специальной станцией и с приборами измерения давления.

На фото справа - принцип работы спирального компрессора кондиционера авто. Одна спираль движется, область сжатия более желтая.

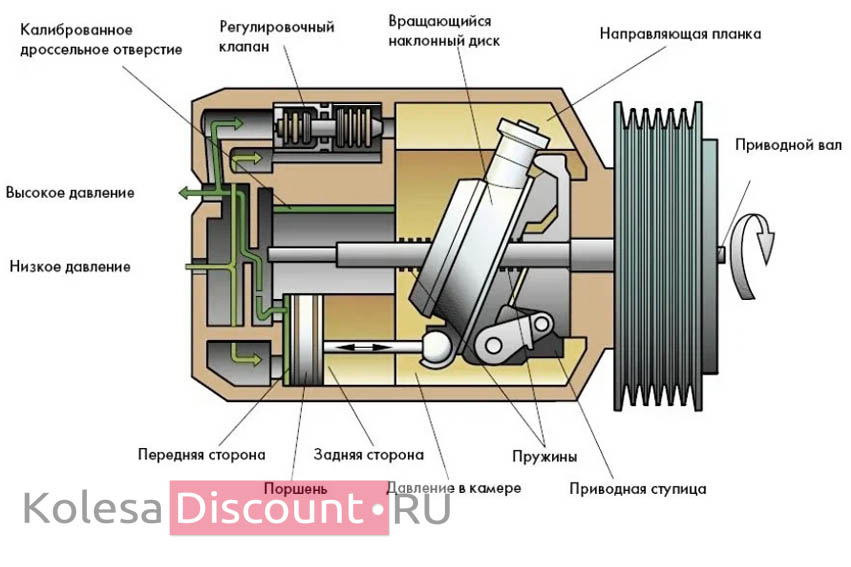

И последнее фото - как устроен внутри компрессор авто кондиционера постоянного привода. У него есть специальный клапан и поршень, который управляет наклоном вращающейся наклонной тарелки, которая в свою очередь, механически управляет амплитудой движения поршней. На поршнях есть лепестки клапанов, препятствующие обратному ходу смеси фреона с маслом. Но управляет всем электромагнитный клапан, он определяет, подавать давление на поршень или нет. Если кондиционер выключен, то поршни стоят на месте.
